三菱FX3U PLC解密软件开发叙述

万胜解密网时间:2013-10-05

对于三菱PLC大家都很熟悉了,而FX2N的密码破解应该大家都会了,在返回的数据中都能找到密码,密码是在软件里比较的,而FX3U就不同了,FX3U有两段密码,看下图:

对于三菱PLC大家都很熟悉了,而FX2N解密应该大家都会了,在返回的数据中都能找到密码,密码是在软件里比较的,而FX3U就不同了,FX3U有两段密码,看下图:

FX3U两段密码

第1段密就和FX2N的一样,加的是明码,第2段就不一样了,密码加上后都变了,算法也完全变了,但在网上有高手能做到直读密码,我们被FX3U这种PLC的强大功能所吸引,对三菱PLC大家都用习惯了,觉的用起来顺手,在整个工控行业中用的比例很大,所以对破解这款PLC产生的浓厚的性趣, FX3U有的可以2个口编程,一个是我们通常用的圆口,还有个可以扩展个232接口,我先试圆口,通过串口软件监控的数椐,以下是我调试监控的数据。

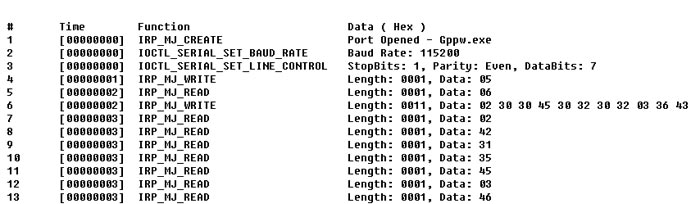

FX3U串口软件监控的数椐(1)

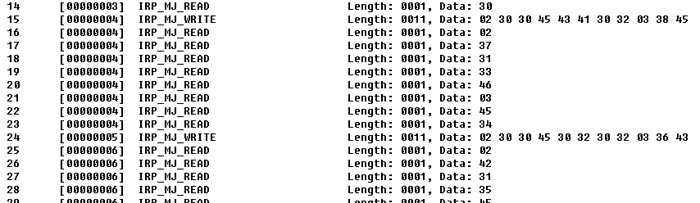

FX3U串口软件监控的数椐(2)

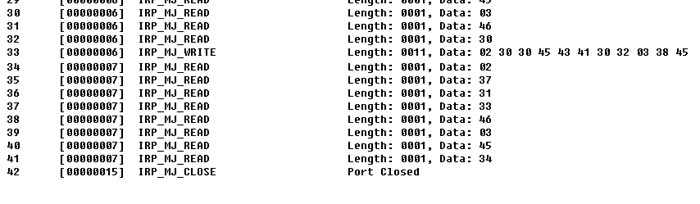

FX3U串口软件监控的数椐(3)

6、上述 从串口监控到的数据是十六进制的数据,还真不好看,先转换成ASC码,就好看多了。

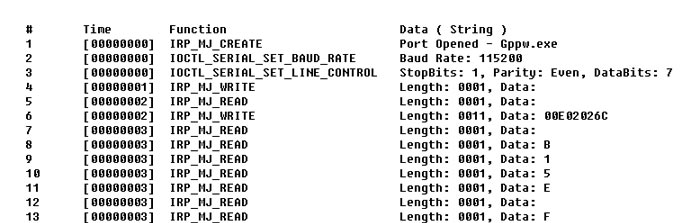

FX3U串口软件监控的数椐转换成ASC码(1)

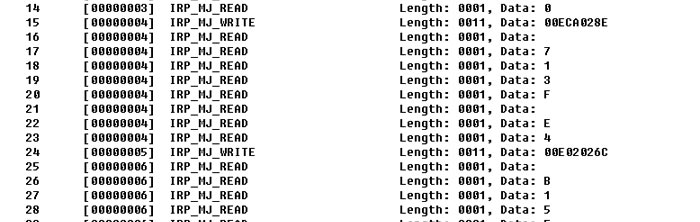

FX3U串口软件监控的数椐转换成ASC码(2)

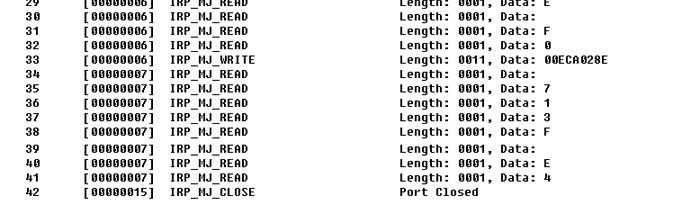

FX3U串口软件监控的数椐转换成ASC码(3)

电脑发:00E0202,查询D8001的值。

PLC回:B15E,回复为5EB1,回复的数据高位在后、低位在前,所以要对调个位。

5EB1转为10进数据值为:24241,24表示PLC型号FX2N或3U,241表示版本号。

电脑发:00ECA02码,查询D8101的值。

PLC回:713F,回复为3F71转为10进数据值为:16241,16表示PLC型号为FX3U,241表示版本号。

以上这一大段数据也就是编程软件查询一下PLC的型号,以便接下来按相应的通迅协议进行通迅。这些数据是花了大量时间测试出来的。
