一、硬件选型 1、PLC及其模块选型。PLC可选用S7-300(CPU 314 IFM) ， 314IFM自身带有4路模拟量输入和2路模拟量输出。 2、变频器选型。为了能调节水泵电机转速从而调节进水量，特选择西门子G110的变频器。 二、控制要求 有一水箱可向外部用户供水，用户用水量不稳定，有...

例:水箱水位控制系统程序设计。 系统有3个贮水箱，每个水箱有2个液位传感器，UH1，UH2，UH3为高液位传感器，1有效；UL1，UL2，UL3为低液位传感器，0有效。Y1、Y3、Y5分别为3个贮水水箱进水电磁阀；Y2、Y4、Y6分别为3个贮水水箱放水电磁阀。SB1、SB3、SB5分别为3个贮水...

例1:多级分频器控制程序设计 本例拟在功能FC1中编写二分频器控制程序，然后在OB1中通过调用FC1实现多级分频器的功能。多级分频器的时序关系如图所示。其中I0.0为多级分频器的脉冲输入端；Q4.0～Q4.3分别为2、4、8、16分频的脉冲输出端；Q4.4～Q4.7分别为2、4、8、16分...

一、项目控制要求 搅拌控制系统程序设计 控制说明 如图所示为一搅拌控制系统，由3个开关量液位传感器，分别检测液位的高、中和低。现要求对A、B两种液体原料按等比例混合，请编写控制程序。 要求：按起动按钮后系统自动运行，首先打开进料泵1，开始加入液料A中液位传感...

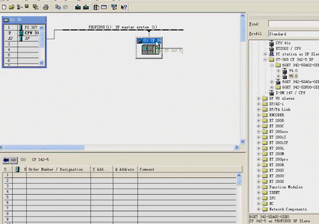

一、PROFIBUS-DP系统结构图 PROFIBUS-DP系统结构图 系统由一个主站和一个从站构成。 ①DP主站：CP342-5和CPU315-2DP。 ②DP从站：选用ET 200M。 二、组态DP主站 新建S7项目 启动STEP 7，创建S7项目，并命名为CP342-5主站。? 插入S7-300工作站 插入S7-300工作站，并命名...

一、PROFIBUS-DP系统结构 PROFIBUS-DP系统由一个DP主站和一个DP从站构成： ①DP主站：CPU315-2DP； ②DP从站：选用S7-300，CP342-5。 二、组态从站 新建S7项目 启动STEP 7，创建S7项目，并命名为CP342-5从站。 插入S7-300工作站 插入S7-300工作站，并命名为CPU315-2DP_...

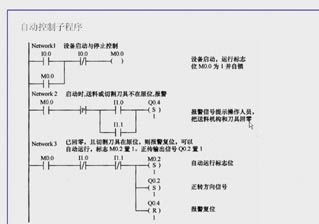

一、设备控制要求 走停送料、静态切割是最普遍的切割方式之一，因为与其他切割系统相比，其机械结构比较简单。示意图如下图所示。 步进电机运转时，材料靠滚轮引出，当引出长度达到预设值时，步进电机停止送料，气缸带动刀具动作，将材料分切成大小相同的成品。 二、西...

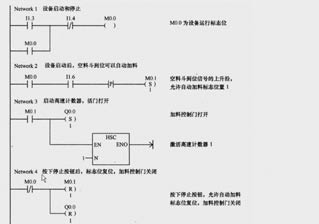

一、设备控制要求 物料称重装置结构示意图如右图所示。加料控制门打开时，物料从加料仓进入料斗，随着料斗中物料的增加，在重力作用下光电编码器旋转的角度增大，编码器将重量角位移信号转变为高速脉冲信号，通过西门子PLC高速计数器端口输入PLC，使用高速计数器HSC1对...

一、S7-200如何通过自由口通信控制西门子变频器的运行 1、西门子变频器的通信协议是固定的。如A、A格式。控制电机的启停用A 格式，要改变变频器的运行频率，使用A格式。 2、S7-200 PLC根据西门子变频器的通信协议，通过自由口发送数据到变频器中，实现对西门子变频器的...

一、系统控制 要求有一控制系统，用S7-200 PLC通过USS协议控制西门子MM440变频器拖动电动机运行，需用文本显示器TD400来对电动机的运行进行监控。监控要求如下： 1、用TD400C能控制电动机正转、反转与停止运行。 2、用TD400C能写入变频器运行输出频率，从而调节电动机...
