小型砖机工艺相对而言比较简单，全部都是开关量控制。

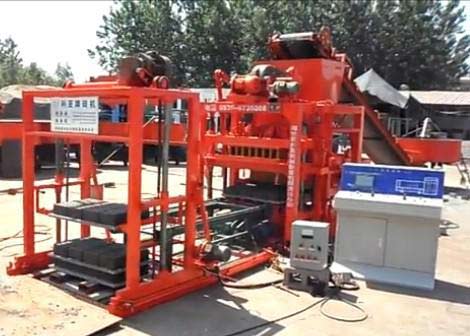

图1：砖机整体图

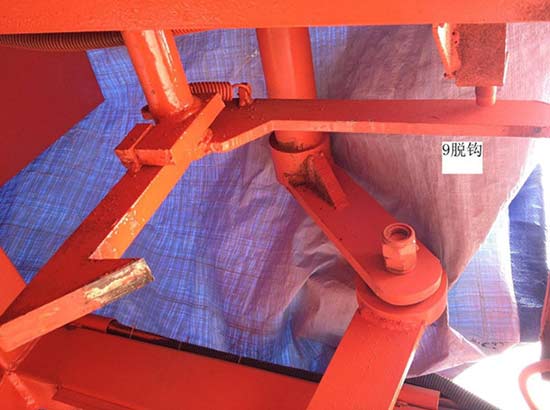

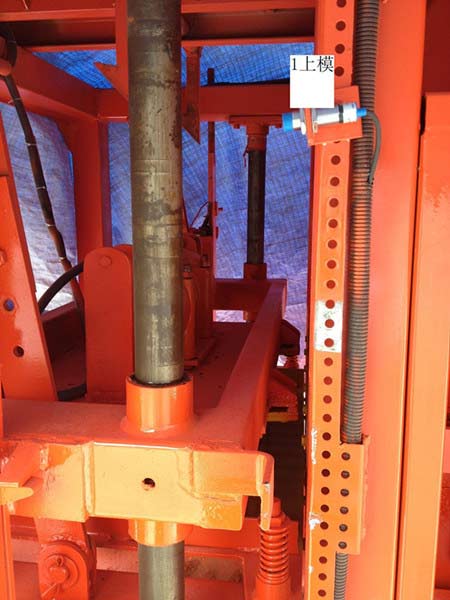

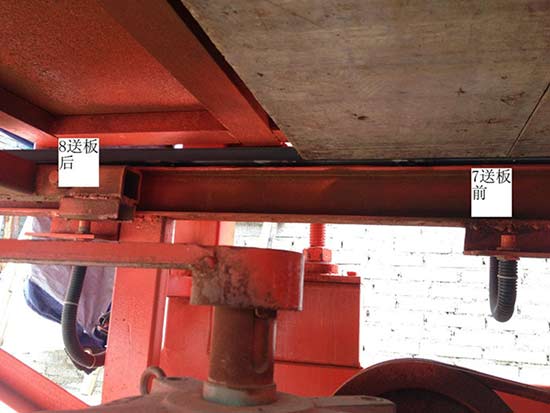

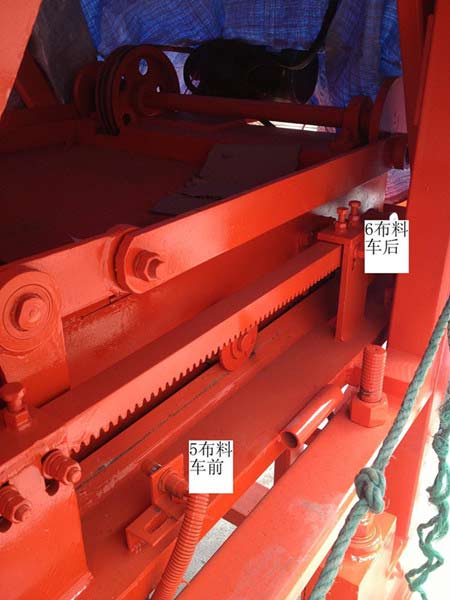

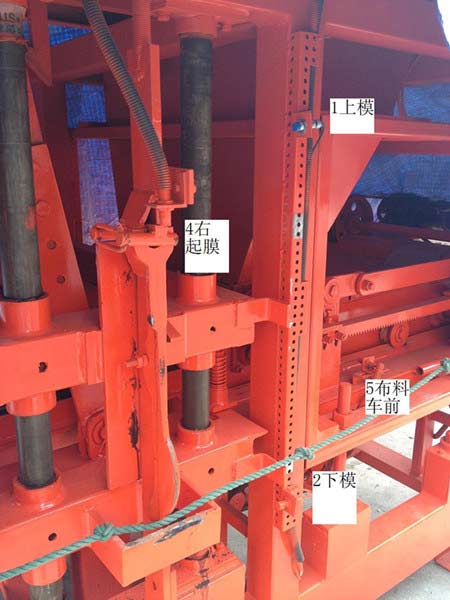

图2：砖机传感器的分布情况

图3：砖机传感器的分布情况

图4：砖机传感器的分布情况

图5：砖机传感器的分布情况

图5：砖机传感器的分布情况

图2到图5 为砖机传感器的分布情况。是各个动作的转换节点。

二、 注意事项

1调试时一定要加好各个部分的保护部件，在上电调试。

2砖机对PLC要求不高，继电器型就可以满足。

3调试时主意人身安全

三、 组成部分

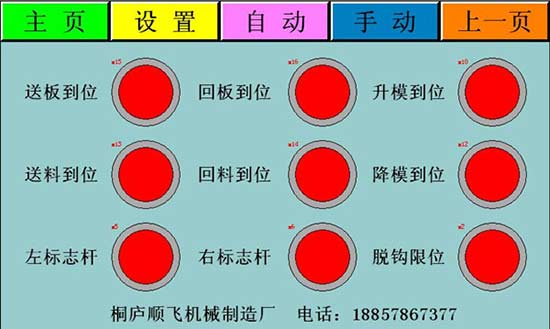

1、维控触摸屏部分，如图6所示为输入检测部分。这是现在厂家普遍要求的功能。用于检测外部传感器是否故障。

图7：触摸屏参数画面

2、PLC基本都是开关量的先后顺序问题，工程相对简单。

3、提升电机：2.2KW，1380r/min，5.6A，380V (锥形转子三相异步电机)

脱钩电机：0.75KW，1440 r/min ，1.87A，380V（摆线针轮减速机）

上振动：2个2.2KW振动器，或者 1个3KW (振动器)

下振动：2个3KW电机，2840 r/min，380V

推进退出布料车：2.2KW6级电机，960r/min，5.6A，380V

耙料电机：2.2KW，（摆线针轮减速机）

送板电机：2.2KW，5.16A，1420 r/min，380V

皮带输送机：1.5KW（手动操作开或关）

搅拌机，7.5KW（手动操作开或关）
