欧姆龙可编程终端操作及与主机通信方法简介
发布时间：2012-01-02 08:33|来源：万胜PLC解密网|点击：
欧姆龙可编程终端是易于使用的人机界面，提供代表性的电源，网络兼容性，功能强大的控制器连接，以支持设施和机器生产。
可编程终端的功能和运作
NS和NT系列可编程终端 （PTS）是复杂的操作界面，可以自动显示信息和执行所需的操作FA生产基地。
在FA生产基地的PT操作
●监控线路运营状态
可以实时显示系统和设备运行状态。
图可用于改善视觉表达，在一个易于理解的格式显示数据。
●协调工作人员的说明
PT可以用来通知运营商，如果有一个系统或设备错误，并提供了相应的对策的信息。
●控制面板开关
PT上的屏幕上，可以创建各种开关，触摸屏上输入的数据可以作为操作的结果发送到主机。
PT操作

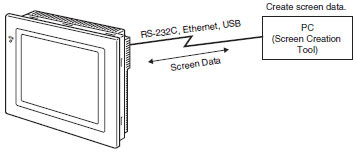

●屏幕数据传输
PT上显示出的屏幕数据是PC上的一个画面创作工具创建，并通过RS - 232C，以太网或USB传输到PT。

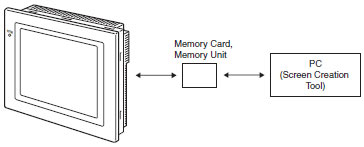

此外，记忆卡（NS系列）或存储单元（NT20/31/631系列），可用于高速传输画面数据。

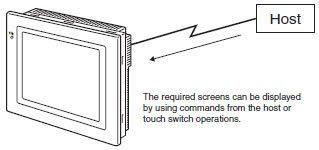

●显示一个屏幕
创建要显示（屏幕数据）使用PC上的屏幕创造工具的内容，并传送到PT。一个屏幕可显示后，从主机的命令，或通过触摸开关操作

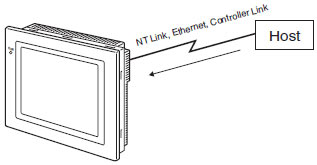

●从主机读取数据
连接主机使用的传输方法，如NT链接 ，以太网或Controller Link等，需要从主机读取数据。
●发送数据到主机
触摸屏上输入的数据，（ON / OFF状态，数字和字符串按钮）发送到主机。
与主机的通信
●通信方法
除了使用它作为一个直接访问连接到PLC主机，可连接使用与SBC（单板电脑）内存链接等
特点如下
| 通讯方法 | 功能概述 | PT支持 |
| 直接存取法 | PLC的字或继电器的任何区域分配的方法，在用于指与PLC存储器或用于存储输入的数据显示所需的内容。 这种方法不需要梯形图程序是必要的，在移动数据 DM的方法，使引进一个更容易的方案和更好的维护。 | NT系列 NS系列 |
| Memory Link方式 | 一个方法，从主机发送命令显示数据和数据输入时，通知到主机从PT命令的输入。 | NT系列 NS系列 |

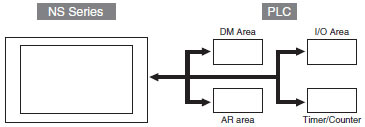

●直接访问方法
直接访问方法，可称为PLC内存中的内容，是需要显示，并自由分配给单词和继电器保存在PLC的输入数据。
这种方法也可以直接读取/写入分配的字/继电器，PT屏幕上显示的对象的变化显示条件，并控制，并通知PT状态。
此外，NS系列具有功能的PLC通信。
所有连接的PLC是注册一个主机名和PLC的地区，可以通过指定的主机名和地址访问。
在直接访问的方法，使用下列方法之一是与主机连接的PT。
| 方法 | 详情 |
| 上位链接 | 主机连接连接一台主机PLC与PT 1 1，读取和写入使用串行的话/继电器通信（主机通信模式）。 这种方法允许连接各种PLC型号。 |
| NT链接（1：1） | 执行之间OMRON PT和欧姆龙的高速通信，NT链接是一种通信方法 PLC， 使用专有的协议。 “NT链接（1：1）”法，是指以1角1 PLC连接。 |
| NT链接（1：N） （标准，高速） |
“NT链接（1：N的）”，是一种方法，可以连接。 8日至1 PLC端口的NS单位。这种方法也可以使用“高速NT链接 （1：N“） ，执行与CS / CJ系列PLC的高速通信。 |
| 以太网 | 一个PT可以轻松地读取和写入数据，包括文字/继电器 使用PLC以太网单元可以连接到NS系列。 欧姆龙标准通信协议FINS（工厂接口网络服务）使一个 PT不管的协议进行高速通信。 |
| Controller Link的 | Controller Link的FA网络可以传输的数据之间的欧姆龙PLC和足总杯的大量 (NS-CLK21本机可以轻松地读取和写入数据包括文字/继电器与Controller Link的I / F单元（模型）这是一个NS系列PT和一个连接的PLC控制器链接单元配备。控制器链接 可以使用“数据链接功能”，不断股Controller Link的正确的数据，或“信息服务功能”传 输时所需的数据。 |
| CompoWay/F | CompoWay/F单元可连接欧姆龙温度控制器，使用RS - 485。系列串行端口安装一个RS - 422A适配器，可以为RS - 485通讯方法连接。 |
| 其他 | 一个PT可以连接到三菱PLC，西门子PLC等。 |
●内存链接的方法
一个微型电脑或个人电脑可以使用的内存链接，还可以连接到一个PT。PT的使用串行板连接主机。
主机发送命令到PT，PT可以改变屏幕状态或通知数据输入数据时，主机的输入。
