今天给大家分享的是：西门子02版与CN版PLC解密，老版的S7-200 PLC都被网友解密出来了，新出来02版和CN版的都用软件读不到密码，我们也尝试了很多种方法，对PPI协仪也进了深入了解，下面把我监控的PPI协仪给大分享。

读命令分析：一次读一条数据

SD LE LER SD DA SA FC DASP SSAP DU FCS ED

SD:(Start Delimiter)开始定界符(68H)

LE:（Length）报文数据长度

LER:（Repeated Length）重复数据长度

SD: (Start Delimiter)开始定界符(68H)

SA:（Source Address）目标地址，指该地址的指针，为地址值乘以8

DA:（Destination Address）本地地址，指该地址的指针，为地址值乘以8

FC:（Function Code）功能码

DSAP:（Destination Service Access Point）目的服务存取点

SSAP:（Source Service Access Point）源服务存取点

DU:（Data Unit）数据单元

FCS:（Frame Check Sequence）校验码

ED:（End Delimiter）结束分界符（16H）

报文数据长度和重复数据长度为自DA至DU的数据长度，校验码为DA至DU数据的和校验，只取其中的末字节值关于这个校验码的计算方法同上面说明。

在读写PLC的变量数据中，读数据的功能码为 6CH，写数据的功能码为 7CH。

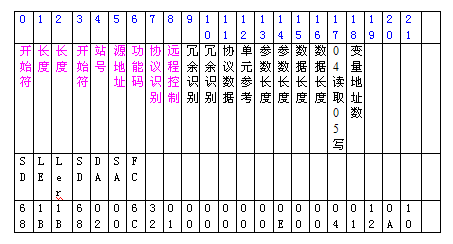

对于一次读取一个数据，读命令都是33个字节。前面的0—21字节是相同的，为 ：

因为是PC上发的读PLC数据的命令，SA=00，DA=02，如果有b多个站，DA要改成相应的站号。读命令中从DA到DU的长度为1B即27个字节。从22字节开始根据读取数据的类型、位置不同而不同。表一是读不同存储器命令的Byte22—32。

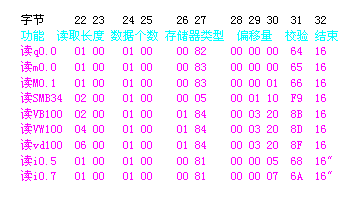

表一读命令的Byte22-32从表中我们可以得出以下结果：

Byte 22 读取数据的长度

01：1 Bit 02：1 Byte

04：1 Word 06：Double Word

Byte 24数据个数,这里是01 ，一次读多个数据时见下面的说明。

Byte 26 存储器类型，01：V存储器 00：其它

Byte 27 存储器类型

04：S 05：SM 06：AI 07：AQ 1E: C

81：I 82：Q 83：M 84：V 1F: T

Byte 28,29,30存储器偏移量指针（存储器地址*8），如：VB100，存储器地址为100，偏移量指针为800,转换成16进制就是320H,则Byte 28—29这三个字节就是：00 03 20。

Byte 31 校验和，前面已说到这是从(DA+SA+DSAP+SSAP+DU) Mod 256 。

一次读多条数据

对于一次读多个数据的情况，前21Byte与上面相似只是长度LD，LDr及Byte 14不同：

Byte 14 数据块占位字节，它指明数据块占用的字节数。与数据块数量有关，长度=4+数据块数*10,如：一条数据时为4+10=0E(H)；同时读M,V,Q三个不同的数据块时为4+3*10=22(H)。

Byte 22 总是02 即以Byte为单位。

Byte 24 以字节为单位，连续读取的字节数。如读2个VD则Byte24=8

Byte 19---30 按上述一次读一个数据的格式依次列出，

Byte 31---42 另一类型的数据，也是按上述格式给出。

以此类推，一次最多读取222个字节的数据。

写命令分析：一次写一个Double Word类型的数据，写命令是40个字节，其余为38个字节。写一个Double Word类型的数据，前面的0—21字节为 ：

68 23 23 68 02 00 6C 32 01 00 00 00 00 00 0E 00 00 04 01 12 0A 10

写一个其它类型的数据，前面的0—21字节为 ：（与上面比较，只是长度字节发生变化）

68 21 21 68 02 00 6C 32 01 00 00 00 00 00 0E 00 00 04 01 12 0A 10

从22字节开始根据写入数据的值和位置不同而变化。表二是几个写命令的Byte22—40。

表二 写命令的Byte22—40

经分析我们可以得出以下结果：

Byte 22-- Byte 30 写入数据的长度、存储器类型、存储器偏移量与读命令相同。T，C等不能用写命令写入。

Byte 32 如果写入的是位数据这一字节为03，其它则为04

Byte 34 写入数据的位数

01: 1 Bit 08: 1 Byte 10H: 1 Word 20H: 1 Double Word

Byte 35--40值、校验码、结束符

如果写入的是位、字节数据，Byte35就是写入的值，Byte36=00，Byte37=检验码，Byte38=16H，结束。如果写个的是字数据（双字节），Byte35,Byte36就是写入的值， Byte37=检验码，Byte38=16H，结束。如果写个的是双字数据（四字节），Byte35—38就是写入的值， Byte39=检验码，Byte40=16H，结束。

看完上面的指令分析我们现在就举例几个常用的PPI协议来分析一下：

PC寻呼：10 02 00 49 4B 16

PLC返回：10 00 02 02 04 16

PC发送:10 02 00 5C 5E 16

PLC返回: E5

我们先来看看西门子S7－200PLC的读取密码指令：

请用串口软件以16进制发送，端口设置9600；e；8；1

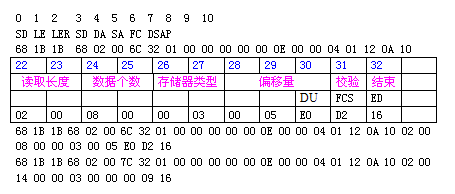

发送:68 1B 1B 68 02 00 6C 32 01 00 00 00 00 00 0E 00 00 04 01 12 0A 10 02 00 08 00 00 03 00 05 E0 D2 16 意思：要求传送系统存储区05E0位开始的8个字符（这就是8个密码数值）。

如果通讯无误，PLC会返回 E5，意思：已经收到

那么这时上位机再次发送指令 10 02 00 5C 5E 16 意思：请执行命令。（说到这里打住一下，PLC返回E5指令后上位机PC要在很短的时间内发送确认指令，晚了刚才的指令就无效了具体多长时间我也没测准，反正1 2秒时间是没有问题的。）

那么这时PLC就真的执行命令了返回如下字符：68 1D 1D 68 00 02 08 32 03 00 00 00 00 00 02 00 0C 00 00 04 01 FF 04 00 40 9B 98 02 06 9D 9A 00 76 7D 16

好了，说到这里就此停止，大家看看密码是多少啊！你如果真正明白了PPI协议就不难看出密码了，你多做实验一定能得出结果的。

下面再看一个读取PLC版本号的指令：

我们在解密中首先要确定的是PLC的版本号。就是要看看是老版本还是02版的，也好做出加解密方案。他的通讯源码是这样的：

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32

68 1B 1B 68 02 00 7C 32 01 00 00 00 00 00 0E 00 00 04 01 12 0A 10 02 00 14 00 00 03 00 00 00 09 16

发送完上面数据PLC返回E5.

再次发送确认指令：10 02 00 5C 5E 16

这时plc的版本号就返回来了。看下面：

68 29 29 68 00 02 08 32 03 00 00 00 00 00 02 00 18 00 00 04 01 FF 04 00 A0 43 50 55 20 32 32 36 20 43 4E

20 20 20 20 20 20 30 32 30 31 D7 16

你看这一段：43 50 55 20 32 32 36 20 43 4E 20 20 20 20 20 20 30 32 30 31 就是plc版本号的ASCII码。用ASC方式显示就会看的更明白上面数据是：C P U SP 2 2 6 SP C N 0 2 0 1 （sp就是空格）

再一个就是读TD200密码指令：

68 1B 1B 68 02 00 6C 32 01 00 00 00 00 00 0E 00 00 04 01 12 0A 10 02 00 02 00 01 84 00 00 50 B9 16

（VW10）

通过对上面协仪分析，万胜解密成功找到西门子S7-200CN解密方法，好了，今天的西门子02版与CN版PLC解密经验分享就到这里了，希望大家多支持万胜机电，万胜将继续突破更多更复杂的PLC解密技术。
